Bokin Electro-Hydraulic Technology (Foshan) Co., Ltd. は、中国におけるパイロット式油圧比例弁 4wrz25 の大手メーカーおよびサプライヤーの 1 つです-。中国製のバルク耐久性パイロット操作油圧比例バルブ 4wrz25 を卸売する場合は、工場から価格表を入手することを歓迎します。{7}}すべてのカスタマイズされた製品は高品質で競争力のある価格です。

製品パラメータ

▶ サイズ25

▶ コンポーネントシリーズ 7X

▶ 最大動作圧力 350 bar

▶ 定格流量 220/325 L/min(制御エッジあたり Δp=5 bar)

特徴

▶ 4/2および4/3ウェイバージョン

▶ サブプレート取り付け用、ポートパターン ISO 4401-08-08-0-05

▶ 流れの方向と量を正確に制御

▶ 中心ネジと取り外し可能なコイルを備えた比例ソレノイド

▶ スプリング-中心の制御スプール

▶ 外部制御電子機器の構成

▶ K4 3- 極 (2+PE) 電気接続

▶ オプションの隠し手動ボタン (N9)

▶ オプションの減圧弁 D3

▶ EMC 指令 2014/30/EU への CE 適合

▶ IP65 保護クラス (適合する嵌合コネクタを使用)

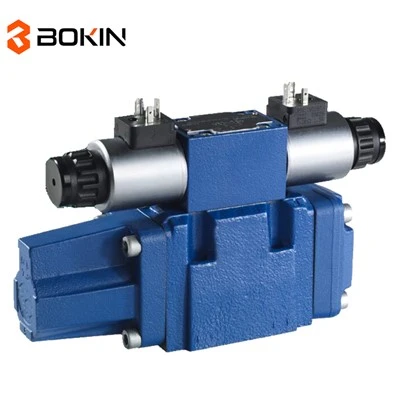

パイロット式油圧比例弁 4WRZ25 完成品

4WRZE25E220-7X/6EG24N9K4/A1M

4WRZE25E220-7X/6EG24N9EK4/A1M

4WRZE25E220-7X/6EG24N9TK4/A1M

4WRZE25E220-7X/6EG24N9ETK4/M

4WRZE25E350-7X/6EG24N9K4/M

4WRZE25E350-7X/6EG24N9EK4/M

4WRZE25E350-7X/6EG24N9TK4/M

4WRZE25E350-7X/6EG24N9ETK4/M

技術仕様

利用可能なサイズ	4WRZ10	4WRZ16	4WRZ25	4WRZ32
公称流量	25/50/85(L/分)	125/180(L/分)	220/325(L/分)	360/520(L/分)
コントロールスプール	E、E1、W6、W8、EAなど
パイロットオイルコントロールモード	コードなし、E、T、ET
電気接続	K4
電気インターフェース	A1, F1
減圧弁 D3	必要に応じて取り付け可能
シール材	M(NBR)、V(FKM)
その他のモデルの場合	ご相談ください

製品の利点

1. 中流量-大流量-デューティーパイロット-操作の制御

中流量油圧システム用に設計されたこのパイロット-操作式比例方向切換弁は、高性能パイロットステージとメインバルブアセンブリを統合しており、堅牢なヘビーデューティ性能を実現します。{{2}ヒステリシス付き<6% and progressive flow characteristics, it handles rated flows of 220/325 l/min (Δp=5 bar/control edge) and a maximum flow of 870 l/min, adapting to heavy-duty scenarios such as large machinery and industrial hydraulic circuits.

2. 産業規模の標準化と柔軟な構成-

ISO 4401-08-08-0-05 ポートパターンに準拠したこのバルブは、18.2 kg の頑丈な構造で標準化されたサブプレートの取り付けを可能にします。複数のパイロット油供給モード（外部/内部供給/リターンの組み合わせ）と、鉱物油、生分解性油、および難燃性油とのNBR/FKMシール互換性を備えています。オプションの減圧バルブ (D3) と隠された手動オーバーライドにより、過酷な用途向けの操作の柔軟性が向上します。

3. 過酷な作業条件にも耐える堅牢な性能

IP65 保護等級を誇るこのバルブは、周囲温度 -20 度～80 度、相対湿度 95% まで (結露なきこと) で安定して動作します。最大動作圧力 350 bar (メインバルブ) および 250 bar (ポート T) に耐え、振動 (10 ～ 2000Hz、10g) および衝撃 (15g、11ms) に対して優れた耐性を備えています。作動油の清浄度要件 (パイロット: ISO 4406 クラス 18/16/13、メイン: 20/18/15) により、厳しい産業環境でも信頼性の高い動作が保証されます。

4. 厳重な安全性と低ダウンタイムのメンテナンス-

スプリング中心のメインスプールは、ソレノイドの通電が解除されると中央の位置にリセットされ、制御不能な動きを防ぎます。{0}取り外し可能なソレノイドコイルと標準化された ISO 4762 M12 取り付けネジ (締め付けトルク 100 ～ 130 Nm) により、メンテナンスが簡単になります。バルブの堅牢な構造と外部制御電子機器（±10V/4～20mA）との互換性により、重要なヘビーデューティー機器のダウンタイムが削減され、長期的な動作信頼性が保証されます。-
